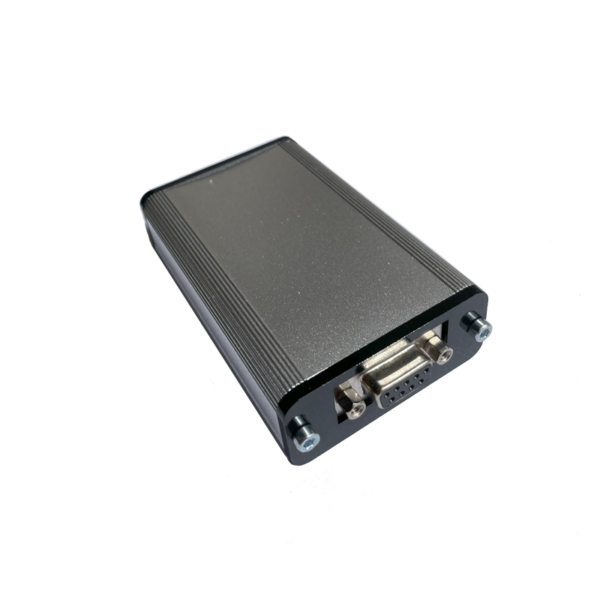

Контролер за електрически дросел
Контролер за електрически дросел
Контролер за електрически дросел
LD Performance
Ти купуваш, ние плащаме доставката
325.00 BGN
С включено ДДС и доставка. Отстъпките се изчисляват при плащане.
  • Mastercard
  • Visa

Guarantee safe & secure checkout

Описание

Описание
  • Работи добре с различни дросели
  • Бърз и точен
  • CAN bus към мега
  • 0-5V контрол на свободния ход
  • Антилаг
  • Съвместим с всякакви електроники
  • Напълно сигурен
Pinout
throttlePinout
Инсталация свързване към дросела
Обикновено електрическия дросел има 6 кабела които трябва да се свържат към горните 6 пина на конектора представен по горе.
  • 2 са за електормотора, означени Motor1 и Motor2. Лесно се откриват по ниското съпротивление между тях <10 oма. поляритета не е от значение.
  • Има 2 сензора за позиция – POS1 и POS2. Също няма знчение кой, кой е, контролера ще ги разпознае при калибрация.
  • 5 волта захранване и маса за сензорите също трябва да се свържат от контролера.
Захранване
Стабилни 12 волта при контакт и маса трябва да се свържат към 12V и GND IN.
Сензори и позиция на педала
Отново е необходимо 5 волта захранване и маса да се свърже от контролера до тях. Реално 2та аналогови сензора се подават на PPS1 и PPS2. Важно е PPS1 да е главния сензор за позиция който да увеличава напрежението при натискане на педала!

Контролера ще работи и без 2ри сензор на педала – PPS2, но с намалена сигурност. Това се определя автоматично при калибриране.
Калибрация
Свържете (CAL) към маса преди първото ползване на контролера или след смяна на дросел.
Важно е преди първоначална употреба да се калибрира за да може контролера да намери минималнит еи максимални позиции на педала и дросела.
  • Свържете CAL към маса
  • Натиснете и задръжте педала докрай и дайте контакт.
  • Пуснете напълно педала.
  • Дросела ще се премести от минимум до максимум, изчакайте 5 секунди и проверете дали работи нормално.
  • Върнете контакт и разкачете CAL кабела.
Свободен ход
IDLE0-5V е аналогов вход който се ползва за регулиране на свободния ход. 5V е най-ниски обороти, 0V (gnd) е най-високи. Може да се свърже към изхода за свободен ход на мега или друга електроника.
Антилаг
Когато е активиран държи дросела частично отворен при връщане на газта и активира допълнителен изход за лаунч контрол или прекъсвач.

За да се ползва трябва винаги “Mode” да е към маса, а за да се включи антилаг в конкретния момент се подава маса на кабела “Antilag”. Когато се отпусне педала на газта, дросела отива в определена позиция, а на “Launch OUT” се появява маса. За да настройте определената позиция на дросела прегледайте стъпките в ръководството за употреба.
Връзка към MS3 през CAN BUS
Контролера за ел. дросел работи по CAN най-добре с MS3 с фърмуеър над 1.5.2. Тогава мегата има пълен контрол над дросела и свободния ход. Не е необходимо да се връзва допълния кабел за свободен ход. Контролера може да работи и самостоятелно без CAN или връзка с мега…

TunerStudio настройки за DBW:
tunerstudioDBWsettings
Съвместимост
Контролера е тестван и работи добре със следните дросели:
  • VAG 6 pin от 1.8T или VR6
  • BMW
  • Subaru impreza
  • Lexus is200
  • Mercedes V8

Сигурност
Когато 2та сензора за позиция на педала са свързани, системата гарантира, че никога дросела няма как да се отвори нежелано. Чрез FMEA анализ се доказва, че това е вярно във всички възможни ситуации, включително, ако който и да е компонент се повреди по някакъв начин.
