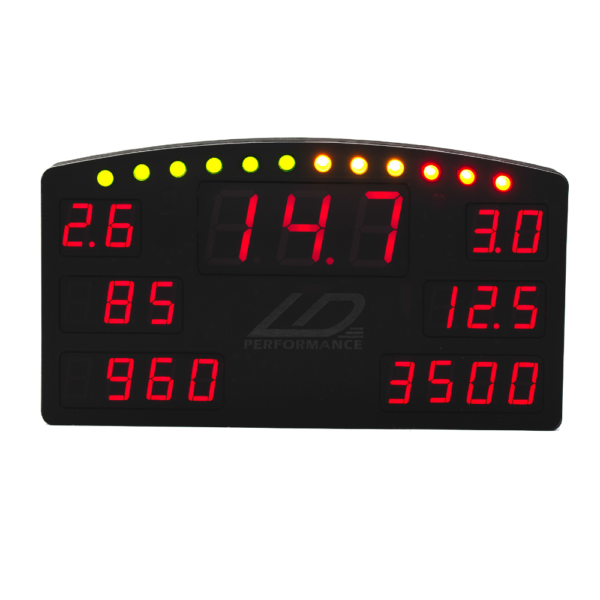

Табло Dash2
Табло Dash2
Табло Dash2
LD Performance
Ти купуваш, ние плащаме доставката
416.00 BGN
Save {}Sold out
С включено ДДС и доставка. Отстъпките се изчисляват при плащане.
  • Mastercard
  • Visa

Guarantee safe & secure checkout

Описание

  • Показва 7 параметъра наведнъж
  • Вижда се на слънце
  • Може да работи по CAN като чете от ECU
  • Работи и самостоятелно като чете директно свързани сензори за температура и налгяне
  • RGB шифтлайт
  • Индикира когато параметър излезе извън нормалните стойности
  • Размер 175x98x20mm
Първи стъпки
  • Необходимо е само да се свърже захранване - 12 волта и маса
  • За връзка с ECU през CAN - два кабела (CANH и CANL) или сериен порт
  • Допълнителни сензори за темп, налягане или EGT ако има необходимост
  • Лесен за употреба софтуер за настройка
Параметри от ECU
  • RPM
  • BOOST
  • AFR
  • TPS
  • Coolant Temp
  • Air Temp
  • Injector ms
  • Injector Duty Cycle
  • Spark angle
  • Battery Voltage
  • OIL pressure
  • FUEL pressure
  • OIL temperature
  • Vehicle speed
  • Gear
Директно свързани сензори
  • AFR – 0-5V вход от ламбда сонда LDperformance wideband
  • RPM – сигнал от оборотомер или бобина
  • Coolant / Air / OIL temp – Температурен сензор М10х1
  • OIL / Fuel pressure – Сензор за налягане до 10 бара М10х1
  • EGT – Температура на изгорели газове – EGT сензор
  • GPS модул- Отчита скорост
  • Battery voltage
  • Device temperature
  • External signal Duty cycle and time low
Pinout
pinout23
Функции и хардуер
RPM
Сигнал от оборотомер или бобина
Температура
LDperformance DASH2 има 3 темп входа has 3 - Coolant, Air and Oil. Работи само с наш сензор. М10х1
Налягане
3 входа – OIL and Fuel Pressure and Boost. Сензор от LDperformance. 10 bar (150psi) М10х1
Сериен Порт
В инсталацията има и кабел за сериен порт който може да се включи към ECU например мега, екумастер, дта и др. Същия кабел се ползва за настройка на таблото, както и за GPS модула. Не е възможно да се ползва GPS и връзка с ECU едновременно. Ако се ползва GPS трябва връзката с ECU да е по CAN.
CAN BUS
За връзка със всички електроники - мега, екумастер, дта и много други.
GPS
Има допълнителен модул - GPS който просто се включва в серийния порт. Не е възможно да се ползва GPS и връзка с ECU по сериен порт едновременно. Ако се ползва GPS трябва връзката с ECU да е по CAN. Стария GPS модул се връзва по този начин:
gpsWiring
EGT
Предлага се и EGT сензор за температура на изгорели газове. Червен кабел - EGT1A, черен кабел към EGT1B
AFR
Аналогов вход 0-5V 7.4 – 22.5 AFR От широколетов контролер
Схема
wiring23
