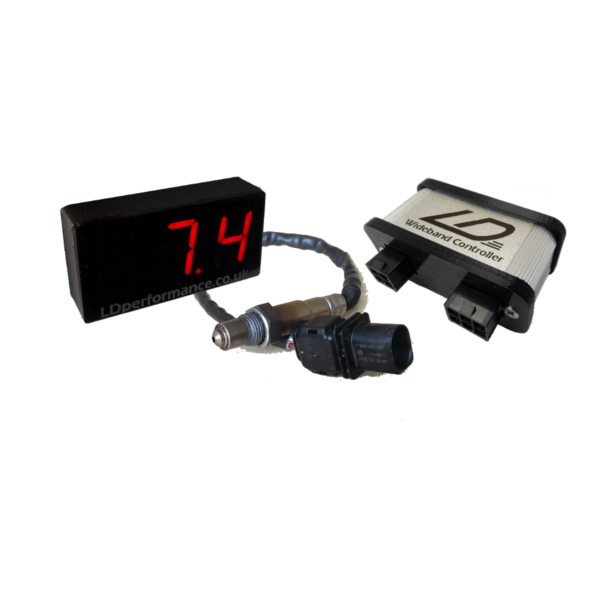

Wideband Controller for BOSCH 4.9 and ADV
Wideband Controller for BOSCH 4.9 and ADV
Wideband Controller for BOSCH 4.9 and ADV
LD Performance
Ти купуваш, ние плащаме доставката
Варианти:
  • Цял кит с 4.9
  • Цял кит с ADV
  • Wideband Controller + AFR дисплей
  • Само Wideband Controller
  • Само AFR дисплей
390.00 BGN
Save {}Sold out
С включено ДДС и доставка. Отстъпките се изчисляват при плащане.
  • Mastercard
  • Visa

Guarantee safe & secure checkout

Описание

Wideband Controller
WBcontrollerSM
  • 7.4 AFR to 25.5 обхват на измерване
  • Точност под 0.1AFR
  • Лесен монтаж
  • 0-5V аналогов изход
  • Smart warm-up удължава живота на сондата
AFR Дисплей
Display
  • Добър контраст и бързодействие
  • 0-5волта вход или LDperformance цифров изход (автоматично разпознаване)
  • Размер: 78мм x 40мм
  • Големина на символа: 1″
Спецификация
Използва PID алгоритъм за контрол на температурата на сондата. Първоначално загряване на сензор, проектиран съгласно спецификацията на Bosch. Незабавно изключване на сензора при повреда за защита на сензора
Pinout
ControllerPInout
afrDisplayPinout
Начин на употреба
  • Свържете ламбда сондата към контролера като използвате удължителния кабел.
  • Свържете 12 волта и маса на съответните места на контролера и дисплея.
  • Свържете цифровия изход от контролера към дисплея
0-5 волта аналогов изход
Аналоговия изход 0-5 волта съответства на 7.35AFR до 22.39AFR. Използва се формулата: V*15.04/5+7.35. Изхода е съвместим с доста дисплей включително и дисплея на LDperformance. Ако контролера се ползва с мега може да изберете “innovate LC1 default”.
По време на първоначалното загряване на сензора, контролера подава сигнал 10 – 20 AFR ако е настроен за сонда ADV или 10-15AFR при 4.9.
Цифров изход
Цифровият изход се използва с дисплей на LDperformance, за да се осигури 100% точност. Дисплея автоматично разпознава към кой от двата сигнала е свързан.
Изход 0-1V
Аналоговия изход може да се пренастрой да показва 0-1V. За целта изключете контролера, временно свържете изхода към маса и включете контролера за кратко. За да се върне обратно към 0-5V повторете същата операция.
Защо широколентовата сонда на LDperformance
Използвайки чипа на Bosch, CJ125, който е специално разработен за този тип ламбда сензори, може да се осигури максимална точност и бързодействие. Широколентовия контролер на LDperformance е единствения който използва Smart warm-up за да се предотврати преждевременното изгаряне на сондата.
Калибрация на контролера
Не е необходима допълнителна калибрация на контролера.
Пренастройване за работа с ADV или 4.9 сонда
  • Свържете и 2та изхода към маса
  • Включете контролера за няколко секунди и го изключете
  • Свържете контролера нормално и проверете при включване дали дисплея изписва 4.9 или ADV.
  • Същата процедура се ползва за връщане към предишната настройка
Как да знам дали контролера е настроен за 4.9 или ADV сонда?
При пускане дисплея за кратно показва “4.9” или “ADU” ако е свързан към цифровия изход на контролера. Освен това, при първоначалното загряване на сондата, аналоговия изход показва 10AFR-20AFR, 10-20 и тн. Това означава, че е настроен за ADV. Ако показва 10-15, 10-15… е за 4.9 сонда.
Smart warm-up
Ако широколентовата сонда е перманентно инсталирана, е добре да бъде активирана функцията smart warm-up. Това удължава живота на сондата като управлява правилно първоначалното загряване докато има конденз в ауспуха. Най-честата причина за повреждане на сондите е температурния шок когато върху нагорещена на над 800 градуса сонда попадне вода от конденз. А това е вероятно да се случва след всяко палене на студено.

За това LDperformance Smart warm-up функцията следи темпераурата на ауспуха и изчаква да се загрее достатъчно преди да започне допълнителното загряване на сондата до работна температура. В резултат на това, обаче, на сондата ще и трябват около 2-7 минути за да заработи след студено палене.
Тази фукнция се ползва от всички производители, но почти никога от афтърмаркет контролерите като аем например. Нищо чудно защо толкова често сондите се повреждат…

Функцията е деактивирана по подразбиране. За да я активирате, свържете цифровия изход към маса и включете контролера за няколко секунди. За да я деактивирате повторете същата процедура.
Дисплея показва ” — ” докато чака ауспуха да се загрее достатъчно. Ако вместо това показва ” H– ” значи, че функцията не е активна и сондата ще загрява бързо.

В комплекта са включени всички необходими кабели:
  • 6-жилен кабел от контролера до сондата
  • 4 пинов кабел за захранване на контролера
  • Дисплеят също идва с кабел
